对夹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。此阀一般水平安装。对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
注：Note：

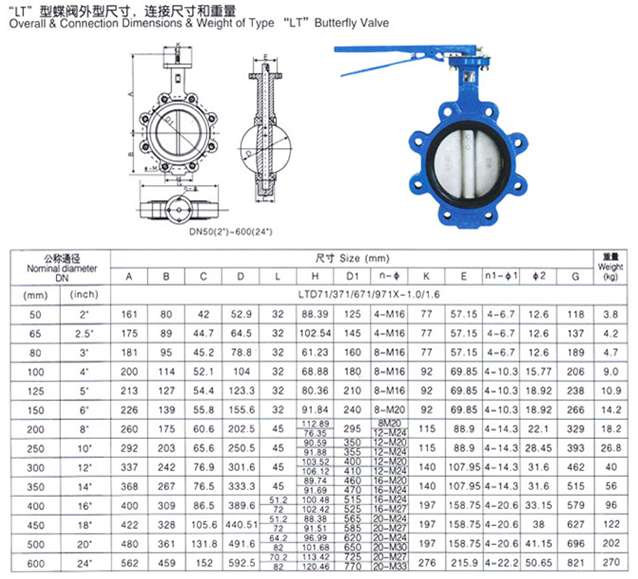

DN50(2")～600(24")“LT”型蝶阀分别适用于PNl.O/PNl.6MPa~种压力级，表中每格有两个尺寸的分别表示PNl.O/PNl.6MPa二种压力级连接尺寸，与阀门连接的管法兰。
连接尺寸参照法兰连接尺寸表。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等传动装置..
“LT”型蝶阀的结构、性能、零件的材质与“A”型均相同，区别在于“A”型可通过双头螺栓(或加长六角螺栓)对夹连接在两管法兰之间(却对夹式)。
“LT”型除通过两普通六角螺拴连接在两管路之间外，还可以安装在管端(即摹夹式)作为排空阀使用，但需在订货合同中注明管端使用。
